Щогла телескопічна “Гіперіон”

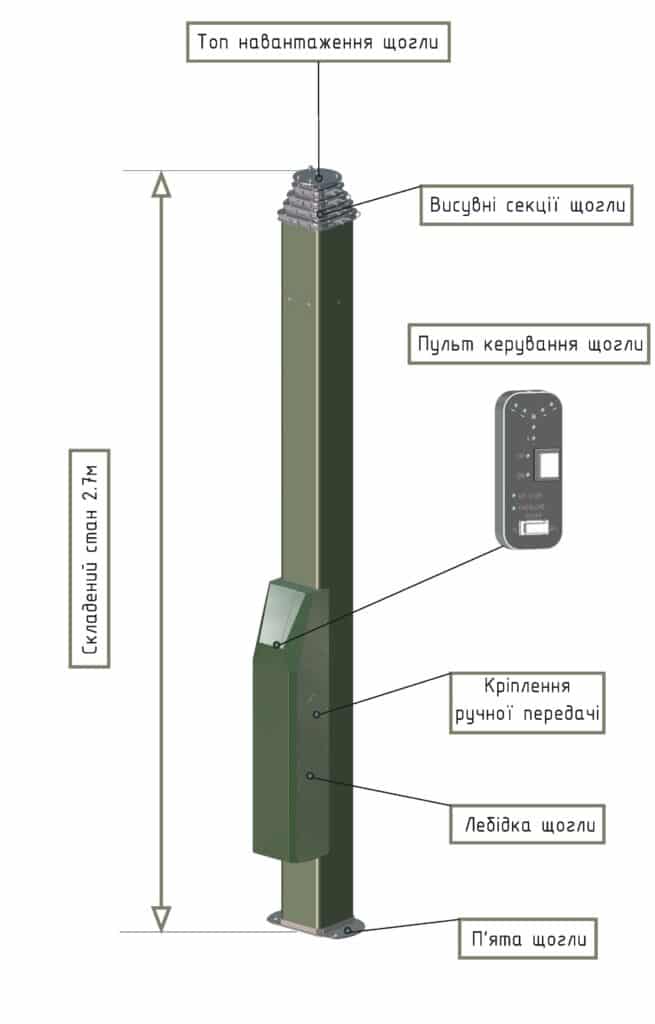

Огляд моделі
Виріб призначений для підйому різноманітних пристроїв (антенних систем, відеокамер, освітлювальних приладів тощо.). Даний виріб використовується виключно у встановленому вертикальному положенні, як стаціонарно так і на мобільних об’єктах. Виріб може використовуватися на відкритому повітрі в межах температури від -30 до +45 градусів по Цельсію і відносній вологості до 90%.
Щогла телескопічна «Гіперіон» виробляється за ліцензією «DEFSECINTEL»
-
Матеріали конструкції Щогла виготовлена з алюмінієвого сплаву високої міцності та нержавіючої сталі
-
Механізм розкладання Принцип розкладання та складання – «пірамідальний», що дозволяє безпечно розгортати та складати щоглу при високих швидкостях вітру і здійснювати розкладання на не повну висоту (згідно рівнів кріплення відтяжок
-
Режими роботи Розкладання та складання має два режими: автоматизований (АКБ 24 В), ручний (обертати рукоять)
Опис | Показник |
|---|---|
Габаритний розмір (Ш,Г) мм, не більше ніж | 260х380 |
Швидкість вітру при розгортанні (складанні) м/с не більше ніж * | 18 |
Швидкість вітру в розгорнутому стані (м/с) не більше ніж ** | 29 |
* швидкість вітру розрахована з умов вітрової площі підіймаємих пристроїв 0.6 м2(м.кв).
** швидкість вітру розрахована з умов вітрової площі підіймаємих пристроїв 0.6 м2 ( м.кв). та надійно закріплених відтяжок
Характеристики щогли телескопічної «Гіперіон»
Модельний ряд H6
Параметр | Модель | Н6-14 | Н6-16 | Н6-20 | Н6-26 |
|---|---|---|---|---|
Кількість ланок | 6 | 6 | 6 | 6 |
Висота в розгорнутому стані (м) ± 0.2% | 14,1 | 16,1 | 20,0 | 26,1 |
Висота в складеному стані (м) ± 0.5% | 2,8 | 3,2 | 3,8 | 4,9 |
Вага підіймаємих пристроїв (кг) не більше ніж | 90 | 80 | 70 | 60 |
Кількість ярусів відтяжок (шт) | 4 | 4 | 4 | 4 |
Вага виробу без такелажу (кг) ± 5% | 110 | 130 | 150 | 175 |
Модельний ряд H7
Параметр | Модель | Н7-16 | Н7-20 | Н7-23 | Н7-30 |
|---|---|---|---|---|
Кількість ланок | 7 | 7 | 7 | 7 |
Висота в розгорнутому стані (м) ± 0.2% | 16,1 | 20,0 | 23,2 | 30,1 |
Висота в складеному стані (м) ± 0.5% | 2,8 | 3,4 | 3,9 | 4,9 |
Вага підіймаємих пристроїв (кг) не більше ніж | 75 | 65 | 65 | 50 |
Кількість ярусів відтяжок (шт) | 4 | 4 | 5 | 5 |
Вага виробу без такелажу (кг) ± 5% | 125 | 140 | 155 | 180 |
